Nginx-集群架构-2-基础应用-VIP漂移

回顾：

在 “Nginx-集群架构-1-LANMP部署” 文章中，进行了LANMP部署，并利用Nginx的反向代理、虚拟主机，完成了对于WordPress&Discuz的发布；并打上快照，快照名称”LAMP+Nginx集群架构-1″

拓扑如下：

在上述拓扑中，Nginx具备了单点故障，解决方案：使用VIP漂移；

在 “Nginx-集群架构-1-LANMP部署” 文章中，部署完LANMP之后，进行了快照，所以在本文章中我们利用恢复快照”LAMP+Nginx集群架构-1″继续进行VIP漂移的部署；

---

当前三台设备基本网卡信息：默认都是一个网卡

LB：

Lamp1：

Lamp2：

---

1、在LB（Nginx）设备上创建网卡：ifcfg-ens33:1

[root@LB ~]# cd /etc/sysconfig/network-scripts/
[root@LB network-scripts]# cp -a ifcfg-ens33 ifcfg-ens33:1

ifcfg-ens33:1 内容如下：

TYPE=Ethernet
BOOTPROTO=static
DEVICE=ens33:1
ONBOOT=yes
IPADDR=192.168.169.210
NETMASK=255.255.255.0

[root@LB network-scripts]# ifup ifcfg-ens33:1

Curl通过新增网卡可以访问页面；

[root@LB network-scripts]# curl -I 192.168.169.210
HTTP/1.1 302 Found
Server: nginx/1.12.2
Date: Mon, 19 Oct 2020 06:36:13 GMT
Content-Type: text/html; charset=UTF-8
Connection: keep-alive
X-Powered-By: PHP/5.4.16
location: install

[root@LB network-scripts]#

---

2、VIP漂移原理：

VIP漂移的原理就是在两台Nginx设备上使用192.168.169.210作为浮动IP，利用shell脚本实现IP地址在两台Nginx设备上漂移，所以此时需要添加一台Nginx设备；拓扑图调整如下：

---

3、配置Nginx第二台设备（192.168.169.204）

[root@LB2 ~]# yum install -y vim wget gcc gcc-c++ pcre-devel zlib-devel lrzsz

上传Nginx、预编译、编译、安装；安装的Nginx需要和192.168.169.201相同

[root@LB2 ~]# tar xf nginx-1.14.2.tar.gz
[root@LB2 ~]# cd nginx-1.14.2
[root@LB2 nginx-1.14.2]# useradd www -s /sbin/nologin -M
[root@LB2 nginx-1.14.2]# ./configure --prefix=/usr/local/nginx --with-http_dav_module --with-http_stub_status_module --with-http_addition_module --with-http_sub_module --with-http_flv_module --with-http_mp4_module --user=www --group=www

[root@LB2 nginx-1.14.2]# make && make install

[root@LB2 nginx-1.14.2]# mkdir -p /usr/local/domain

---

4、将LB上的配置文件传输给LB2；

[root@LB ~]# scp -r /usr/local/domain/* 192.168.169.204:/usr/local/domain/
[root@LB ~]# scp /usr/local/nginx/conf/nginx.conf 192.168.169.204:/usr/local/nginx/conf/
[root@LB network-scripts]# scp ./ifcfg-ens33:1 192.168.169.204:/etc/sysconfig/network-scripts/          #将网卡scp过去，不能启动，否则会产生地址冲突。

---

5、修改本地电脑host解析的文件

192.168.169.210 bbs.zhanggeng.com
192.168.169.210 blog.zhanggeng.com

将LB上的ifcfg-ens33:1 关闭，LB2上的ifcfg-ens33:1开起来，然后访问域名，可以正常访问：

[root@LB ~]# ifdown /etc/sysconfig/network-scripts/ifcfg-ens33:1
[root@LB2 ~]# ifup /etc/sysconfig/network-scripts/ifcfg-ens33:1
[root@LB2 ~]# /usr/local/nginx/sbin/nginx

此时192.168.169.210设置在LB2上面，能够正常访问，所以LB2上的Nginx是没有问题的，但是VIP地址的漂移，我们是通过手动的方式进行的，所以在本文章中，可以利用shell脚本实现自动切换；

---

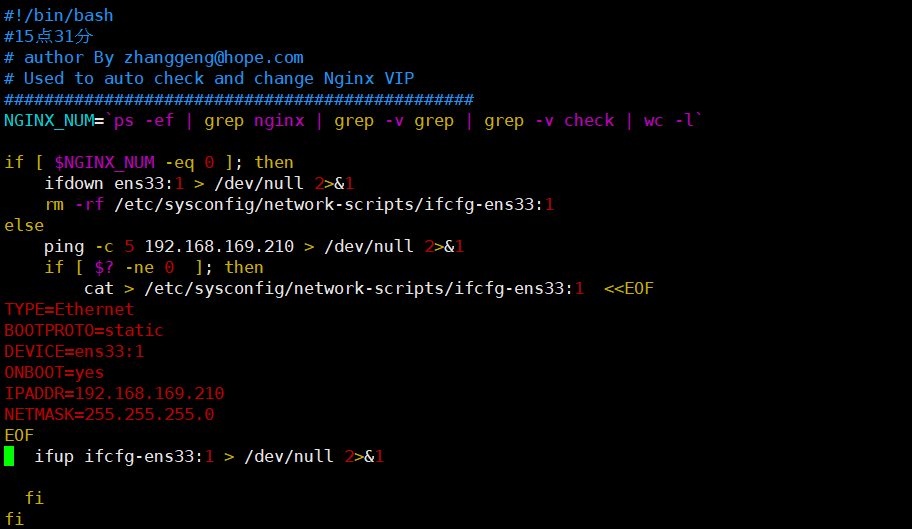

6、编写Shell脚本

下列脚本无非就是一堆命令的集合，很好理解，这里就不做解释，也不需要去记忆它，知道逻辑即可！

#!/bin/bash
#15点31分
# author By zhanggeng@hope.com
# Used to auto check and change Nginx VIP
###############################################
NGINX_NUM=`ps -ef | grep nginx | grep -v grep | grep -v check | wc -l`

if [ $NGINX_NUM -eq 0 ]; then
    ifdown ens33:1 > /dev/null 2>&1
    rm -rf /etc/sysconfig/network-scripts/ifcfg-ens33:1
else
    ping -c 5 192.168.169.210 > /dev/null 2>&1
    if [ $? -ne 0  ]; then
        cat > /etc/sysconfig/network-scripts/ifcfg-ens33:1  <<EOF
TYPE=Ethernet
BOOTPROTO=static
DEVICE=ens33:1
ONBOOT=yes
IPADDR=192.168.169.210
NETMASK=255.255.255.0
EOF
   ifup ifcfg-ens33:1 > /dev/null 2>&1

  fi
fi

[root@LB ~]# scp auto_check_nginx_vip.sh 192.168.169.210:/root/

LB和LB2每隔5秒在后台运行一次该脚本：
[root@LB ~]# while sleep 5 ; do bash auto_check_nginx_vip.sh ;done &
[root@LB2 ~]# while sleep 5 ; do bash auto_check_nginx_vip.sh ;done &

---

7、验证Shell脚本的VIP漂移是否成功

目前192.168.169.210在LB2上，如下：

此时将LB2上的Nginx 先down掉，然后查看192.168.169.210网卡是否会自动删除，以及会不会在LB上自动新建网卡，即可验证；结果如下图：

此时业务依然可以正常访问，所以VIP漂移的基础应用就完成了；
